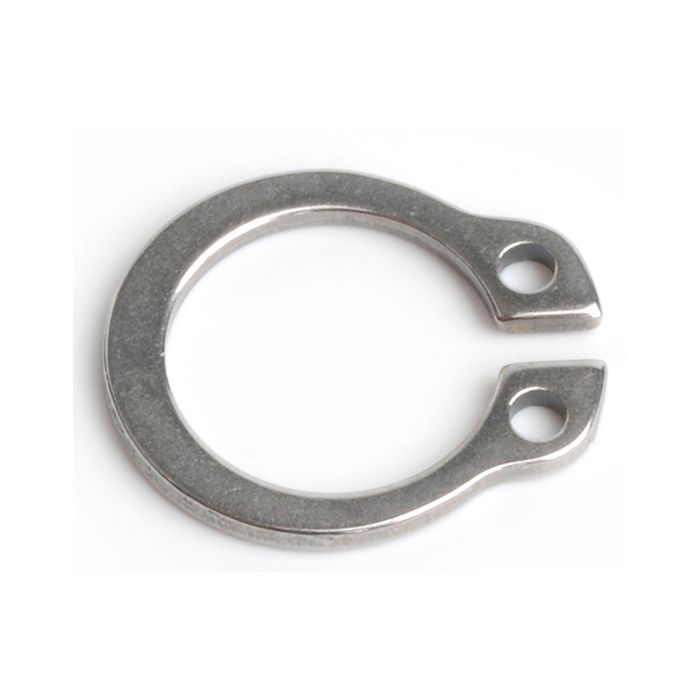

⌀ 30 - Pierścień sprężynujący do wałów, nierdzewny DIN 9925 / 1.4310

⌀ 30 - Pierścień sprężynujący do wałów, nierdzewny DIN 9925 / 1.4310

Przejdź na koniec galerii

main product photo

Przejdź na początek galerii

W magazynie

SKU

099251300000

2,54 zł brutto 2,07 zł netto

Więcej informacji

Więcej informacji
MATERIAŁ	A1
NORMA / ARTYKUŁ	DIN 9925

Tabela rozmiarów

Ø = d1	s	d2	d3	a	b	d5	m	n	d4
3	0,4	2,8	2,7	1,9	0,8	1	0,5	0,3	7
4	0,4	3,8	3,7	2,2	0,9	1	0,5	0,3	8,6
5	0,6	4,8	4,7	2,5	1,1	1	0,7	0,3	10,3
6	0,7	5,7	5,6	2,7	1,3	1,2	0,8	0,5	11,7
7	0,8	6,7	6,5	3,1	1,4	1,2	0,9	0,5	13,5
8	0,8	7,6	7,4	3,2	1,5	1,2	0,9	0,6	14,7
9	1	8,6	8,4	3,3	1,7	1,2	1,1	0,6	16
10	1	9,6	9,3	3,3	1,8	1,5	1,1	0,6	17
11	1	10,5	10,2	3,3	1,8	1,5	1,1	0,8	18
12	1	11,5	11	3,3	1,8	1,7	1,1	0,8	19
13	1	12,4	11,9	3,4	2	1,7	1,1	0,9	20,2
14	1	13,4	12,9	3,5	2,1	1,7	1,1	0,9	21,4
15	1	14,3	13,8	3,6	2,2	1,7	1,1	1,1	22,6
16	1	15,2	14,7	3,7	2,2	1,7	1,1	1,2	23,8
17	1	16,2	15,7	3,8	2,3	1,7	1,1	1,2	25
18	1,2	17	16,5	3,9	2,4	2	1,3	1,5	26,2
19	1,2	18	17,5	3,9	2,5	2	1,3	1,5	27,2
20	1,2	19	18,5	4	2,6	2	1,3	1,5	28,4
21	1,2	20	19,5	4,1	2,7	2	1,3	1,5	29,6
22	1,2	21	20,5	4,2	2,8	2	1,3	1,5	30,8
23	1,2	22	21,5	4,3	2,9	2	1,3	1,5	-
24	1,2	22,9	22,2	4,4	3	2	1,3	1,7	33,2
25	1,2	23,9	23,2	4,4	3	2	1,3	1,7	34,2
26	1,2	24,9	24,2	4,5	3,1	2	1,3	1,7	35,5
27	1,2	25,6	24,9	4,6	3,1	2	1,3	2,1	-
28	1,5	26,6	25,9	4,7	3,2	2	1,6	2,1	37,9
29	1,5	27,6	26,9	4,8	3,4	2	1,6	2,1	39,1
30	1,5	28,6	27,9	5	0,5	2	1,6	2,1	40,5
31	1,5	29,3	28,6	5,1	3,5	2,5	1,6	2,6	-
32	1,5	30,3	29,6	5,2	3,6	2,5	1,6	2,6	43
33	1,5	31,3	30,5	5,2	3,7	2,5	1,6	2,6	-
34	1,5	32,3	31,5	5,4	3,8	2,5	1,6	2,6	45,4
35	1,5	33	32,2	5,6	3,9	2,5	1,6	3	46,8
36	1,75	34	33,2	5,6	4	2,5	1,85	3	47,8
37	1,75	35	34,2	5,7	4,1	2,5	1,85	3	-
38	1,75	36	35,2	5,8	4,2	2,5	1,85	3	50,2
39	1,75	37	36	5,9	4,3	2,5	1,85	3	-
40	1,75	37,5	36,5	6	4,4	2,5	1,85	3,8	52,6
41	1,75	38,5	37,5	6,2	4,5	2,5	1,85	3,8	-
42	1,75	39,5	38,5	6,5	4,5	2,5	1,85	3,8	55,7
44	1,75	41,5	40,5	6,6	4,6	2,5	1,85	3,8	-
45	1,75	42,5	41,5	6,7	4,7	2,5	1,85	3,8	59,1
46	1,75	43,5	42,5	6,7	4,8	2,5	1,85	3,8	-
47	1,75	44,5	43,5	6,8	4,9	2,5	1,85	3,8	-
48	1,75	45,5	44,5	6,9	5	2,5	1,85	3,8	62,5
50	2	47	45,8	6,9	5,1	2,5	2,15	4,5	64,5
52	2	49	47,8	7	5,2	2,5	2,15	4,5	66,7
54	2	51	49,8	7,1	5,3	2,5	2,15	4,5	-
55	2	52	50,8	7,2	5,4	2,5	2,15	4,5	70,2
56	2	53	51,8	7,3	5,5	2,5	2,15	4,5	71,6
57	2	54	52,8	7,3	5,5	2,5	2,15	4,5	-
58	2	55	53,8	7,3	5,6	2,5	2,15	4,5	73,6
60	2	57	55,8	7,4	5,8	2,5	2,15	4,5	75,6
62	2	59	57,8	7,5	6	2,5	2,15	4,5	77,8
63	2	60	58,8	7,6	6,2	2,5	2,15	4,5	79
65	2,5	62	60,8	7,8	6,3	3	2,65	4,5	81,4
67	2,5	64	62,5	7,9	6,4	3	2,65	4,5	-
68	2,5	65	63,5	8	6,5	3	2,65	4,5	84,8
70	2,5	67	65,5	8,1	6,6	3	2,65	4,5	87
72	2,5	69	67,5	8,2	6,8	3	2,65	4,5	89,2
75	2,5	72	70,5	8,4	7	3	2,65	4,5	92,7
77	2,5	74	72,5	8,5	7,2	3	2,65	4,5	-
78	2,5	75	73,5	8,6	7,3	3	2,65	4,5	96,1
80	2,5	76,5	74,5	8,6	7,4	3	2,65	5,3	98,1
82	2,5	78,5	76,5	8,7	7,6	3	2,65	5,3	100,3
85	3	81,5	79,5	8,7	7,8	3,5	3,15	5,3	103,3
87	3	83,5	81,5	8,8	7,9	3,5	3,15	5,3	-
88	3	84,5	82,5	8,8	8	3,5	3,15	5,3	106,5
90	3	86,5	84,5	8,8	8,2	3,5	3,15	5,3	108,5
92	3	88,5	86,5	9	8,4	3,5	3,15	5,3	-
95	3	91,5	89,5	9,4	8,6	3,5	3,15	5,3	114,8
97	3	93,5	91,5	9,4	8,8	3,5	3,15	5,3	-
98	3	94,5	91,5	9,4	8,8	3,5	3,15	5,3	-
100	3	96,5	94,5	9,6	9	3,5	3,15	5,3	120,2
102	4	98	95	9,7	9,2	3,5	4,15	6	-
105	4	101	98	9,9	9,3	3,5	4,15	6	125,8
107	4	103	100	10	9,5	3,5	4,15	6	-
